Hướng dẫn kiểm tra định kỳ tính toàn vẹn kết cấu khung ISO Tank Container

Trong hệ sinh thái logistics đa phương thức vận chuyển hàng lỏng quốc tế, Tank Container (bồn chứa dạng khung ISO) là một tuyệt tác kỹ thuật cơ khí chịu lực nặng. Khác với các loại container khô thông thường, cấu trúc của một chiếc ISO Tank đòi hỏi sự kết hợp đồng bộ và hoàn hảo giữa bồn chứa áp lực hình trụ bằng thép không gỉ (Inox 316/316L) bên trong và bộ khung khung thép kết cấu bao bọc bên ngoài theo tiêu chuẩn kích thước ISO toàn cầu. Bộ khung ISO này đóng vai trò là “tấm khiên” bảo vệ bồn chứa trước các lực va đập cực lớn trong quá trình xếp dỡ bằng cẩu giàn tại cảng, chằng buộc trên tàu biển hay chịu lực kéo ép khi xe đầu kéo và sơ mi rơ moóc vận chuyển đường bộ qua những cung đường xóc nổ. Do đó, việc thực hiện định kỳ công tác kiểm định khung ISO Tank Container và đánh giá tính toàn vẹn kết cấu là điều kiện bắt buộc theo các công ước quốc tế nhằm ngăn chặn thảm họa rò rỉ hóa chất hoặc sập bồn.

Bên cạnh nhiệm vụ kiểm tra kết cấu cơ khí của khung ISO Tank, trong thế giới vận tải lạnh song song, các kỹ sư và chuyên gia bảo dưỡng còn phải am hiểu sâu sắc về vật liệu cách nhiệt của container lạnh – cụ thể là tìm hiểu tỷ trọng và hệ số dẫn nhiệt của lớp bọt polyurethane (Foam PU) phun áp lực cao giữa hai lớp vách container lạnh. Bài viết này sẽ hướng dẫn chi tiết quy trình kiểm tra định kỳ tính toàn vẹn kết cấu khung ISO Tank Container, đồng thời phân tích chuyên sâu các thông số kỹ thuật của lớp Foam PU cách nhiệt.

I. Tầm quan trọng tối thượng của việc kiểm tra định kỳ kết cấu khung ISO Tank Container

Khung ISO Tank Container được chế tạo từ các mác thép kết cấu cường độ cao (như thép Corten hoặc thép hợp kim carbon đặc biệt) tuân thủ tiêu chuẩn quốc tế ISO 1496/3. Toàn bộ trọng lượng của hàng chục tấn chất lỏng bên trong bồn chứa đều được truyền lực trực tiếp thông qua hệ thống các thanh dầm, góc khung và các mối hàn chịu lực trọng yếu.

1. Những hiểm họa khôn lường khi khung ISO Tank bị tổn thương kết cấu

• Ứng suất tập trung và nứt gãy mối hàn: Dưới tác động của lực quán tính khi tàu biển tròng tròng trên sóng lớn hoặc lực phanh gấp của xe đầu kéo, các mối hàn nối giữa khung thép và bồn chứa chịu ứng suất kéo nén liên tục. Nếu xuất hiện vết nứt chân chim không được phát hiện kịp thời, khung có thể bị xé rách, làm bồn chứa bị biến dạng, rò rỉ hóa chất hoặc dung môi độc hại.
• Sai lệch kích thước góc khung (Corner Castings): Các góc khung ISO là điểm neo giữ duy nhất của container khi cẩu nâng và khóa gờ (twist locks) trên moóc. Nếu khung bị vặn xoắn hoặc móp méo, các chốt khóa sẽ không thể sập khớp an toàn, dẫn đến nguy cơ rơi rớt container từ trên cao xuống trong quá trình xếp dỡ cảng biển.

II. Quy trình 4 bước kiểm tra định kỳ tính toàn vẹn kết cấu khung ISO Tank Container chuẩn quốc tế

Để bảo đảm an toàn tuyệt đối cho chuỗi cung ứng hàng lỏng, các trung tâm kiểm định và đội ngũ kỹ thuật phải tuân thủ nghiêm ngặt quy trình kiểm tra định kỳ gồm 4 bước chuẩn hóa sau:

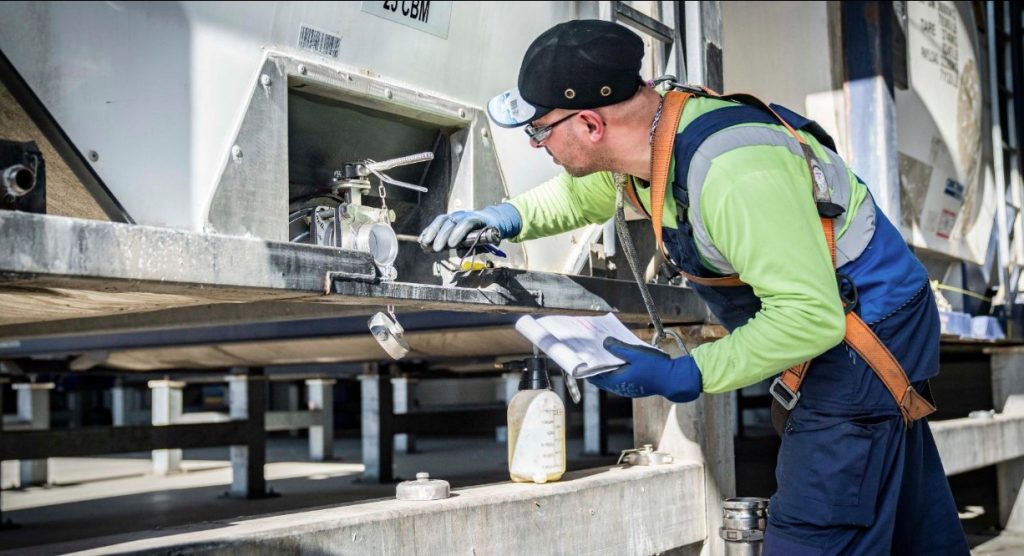

Bước 1: Vệ sinh bề mặt và kiểm tra ngoại quan toàn diện khung thép

• Tiến hành làm sạch toàn bộ bụi bẩn, dầu mỡ và lớp rỉ sét bám trên bề mặt khung ISO Tank.
• Quan sát kỹ lưỡng bằng mắt thường kết hợp kính lúp chuyên dụng để phát hiện các dấu hiệu móp méo cơ học, vết lõm sâu trên các cột đứng, dầm ngang, dầm đỉnh và đặc biệt là khu vực 8 góc khung (Corner Castings).

Bước 2: Kiểm tra không phá hủy (NDT – Non-Destructive Testing) các mối hàn chịu lực

• Phương pháp kiểm tra thẩm thấu chất lỏng (PT – Penetrant Testing): Áp dụng tại các mối hàn trọng yếu để phát hiện các vết nứt bề mặt nhỏ li ti mà mắt thường không nhìn thấy được.
• Phương pháp kiểm tra siêu âm (UT – Ultrasonic Testing) hoặc chụp X-quang: Được sử dụng cho các kết cấu dầm chính chịu lực dày và các điểm neo nối giữa bồn chứa với khung ISO nhằm phát hiện các khuyết tật ngầm bên trong cấu trúc thép.

Bước 3: Kiểm tra độ vuông góc, độ phẳng và sai số kích thước hình học

• Sử dụng thước đo quang học, máy trắc địa hoặc thước dây chuyên dụng để đo đạc các đường chéo của khung ISO Tank, kiểm tra độ vuông góc của các góc khung. Sai lệch kích thước vượt quá giới hạn dung sai cho phép của tiêu chuẩn ISO sẽ đòi hỏi phải đưa vào xưởng để nắn chỉnh bằng hệ thống thủy lực lực ép lớn.

Bước 4: Kiểm tra lớp sơn phủ chống ăn mòn và độ dày thành khung

• Dùng thiết bị đo độ dày siêu âm để kiểm tra mức độ ăn mòn kim loại của các thanh dầm (xem xét tỷ lệ sụt giảm độ dày thành thép so với thiết kế ban đầu).
• Kiểm tra tình trạng bong tróc của lớp sơn epoxy chống rỉ, tiến hành cạo sạch vùng bị gỉ sét, xử lý hóa chất chống ăn mòn và sơn dặm lại theo đúng tiêu chuẩn bảo vệ bề mặt hàng hải.

III. Tìm hiểu tỷ trọng và hệ số dẫn nhiệt của lớp bọt polyurethane phun áp lực cao giữa hai lớp vách container lạnh

Khi chuyển dịch sang lĩnh vực kỹ thuật cách nhiệt của container lạnh (Reefer Container), chất lượng của lớp bọt Polyurethane (Foam PU) phun áp lực cao nằm giữa hai lớp vách (vỏ ngoài FRP/Inox và vách nhôm trong) đóng vai trò quyết định đến hiệu suất duy trì nhiệt độ âm sâu. Để đạt tiêu chuẩn cách nhiệt công nghiệp cao cấp, lớp Foam PU phải thỏa mãn các thông số kỹ thuật nghiêm ngặt về tỷ trọng và hệ số dẫn nhiệt:

1. Tỷ trọng của lớp Foam PU (Density)

• Khái niệm: Tỷ trọng foam PU là khối lượng của thể tích bọt xốp trên một đơn vị thể tích (thường tính bằng $kg/m^3$).
• Tiêu chuẩn kỹ thuật tối ưu: Đối với các dòng container lạnh cao cấp, tỷ trọng của lớp Foam PU phun áp lực cao thường được kiểm soát chặt chẽ trong khoảng từ $38 \, kg/m^3$ đến $45 \, kg/m^3$.
• Ý nghĩa cơ học: Nếu tỷ trọng quá thấp (dưới $30 \, kg/m^3$), cấu trúc bọt xốp sẽ xốp yếu, dễ bị xẹp lún dưới tải trọng và rung động, làm giảm độ bền cơ học của tấm panel vách. Ngược lại, nếu tỷ trọng quá cao sẽ làm tăng trọng lượng bản thân container, tiêu tốn nhiên liệu chuyên chở nhưng không gia tăng đáng kể tính năng cách nhiệt.

2. Hệ số dẫn nhiệt của lớp Foam PU (Thermal Conductivity Coefficient – $\lambda$)

• Khái niệm: Hệ số dẫn nhiệt ($\lambda$) đặc trưng cho khả năng truyền nhiệt qua vật liệu do chênh lệch nhiệt độ (được đo lường bằng đơn vị $W/m.K$).
• Tiêu chuẩn kỹ thuật lý tưởng: Lớp Foam PU ô kín (closed-cell) chất lượng cao trên container lạnh sở hữu hệ số dẫn nhiệt cực kỳ thấp, dao động trong khoảng $\lambda = 0.018$ đến $0.022 \, W/m.K$ ở điều kiện nhiệt độ chuẩn ($24^\circ C$).
• Nguyên lý cách nhiệt vượt trội: Hệ số dẫn nhiệt siêu thấp này đạt được nhờ cấu trúc ô kín chứa đầy khí trơ có tốc độ chuyển động nhiệt chậm, ngăn chặn triệt để dòng nhiệt bức xạ và đối lưu từ môi trường bên ngoài (40°C) xâm nhập vào trong bồn chứa (-25°C), bảo đảm hiệu suất giữ nhiệt hoàn hảo cho nông sản và thực phẩm xuất khẩu.

>>> Xem thêm: Top những kinh nghiệm về container hay nhất không thể bỏ qua.

IV. Mô hình tính toán tài chính và tối ưu hóa hiệu quả khai thác kết cấu ISO Tank và Container Lạnh

Để lượng hóa toàn diện hiệu quả kinh tế của việc kiểm định định kỳ khung ISO Tank Container đúng chuẩn kỹ thuật, kết hợp với việc hiểu rõ các thông số tỷ trọng và hệ số dẫn nhiệt của Foam PU trên container lạnh nhằm tối ưu hóa chi phí năng lượng, các nhà quản lý cần áp dụng mô hình bảng tính tài chính khoa học. Dưới đây là các công thức tính toán chuẩn (dạng văn bản thuần túy Plain Text) giúp bạn dễ dàng đưa vào phần mềm bảng tính (như Excel) mà không lo bị lỗi hiển thị khi sao chép:

• 1. Công thức tính chi phí rủi ro tổn thất ròng do sự cố kết cấu khung ISO Tank (Structural Failure Liability Cost):
  Tổng chi phí sửa chữa khung thép và kiểm định NDT định kỳ + Chi phí đền bù tổn thất hàng hóa do sự cố rơi rớt container – Khoản tiền bồi thường được chi trả từ bảo hiểm trách nhiệm phương tiện
• 2. Công thức tính chi phí thất thoát năng lượng do lớp Foam PU cách nhiệt container lạnh xuống cấp (Thermal Energy Loss Cost):
  Tổng số giờ máy lạnh chạy quá tải do hệ số dẫn nhiệt Foam PU tăng cao * Công suất điện tiêu thụ tăng thêm (kW) * Giá điện bình quân hoặc giá nhiên liệu máy phát Genset
• 3. Công thức tính hiệu suất khai thác an toàn thiết bị định kỳ (Safe Asset Utilization Rate):
  Tổng số lượng ISO Tank và container lạnh hoàn tất kiểm định kỹ thuật đạt chuẩn trong kỳ / Tổng số lượng phương tiện yêu cầu kiểm định trong kỳ * 100%
• 4. Công thức tổng hợp Tổng chi phí vận hành phương tiện trong năm (Total Fleet OpEx):
  SUM(Chi phí bảo dưỡng định kỳ khung ISO Tank và NDT + Chi phí kiểm định định kỳ bồn chứa + Chi phí bảo hiểm và đăng kiểm + Định phí khấu hao tài sản)
• 5. Công thức tính Tổng chi phí sở hữu tổng thể (TCO) của hệ thống thiết bị logistics:
  CapEx đầu tư ban đầu mua ISO Tank và Container lạnh + SUM(Tổng chi phí OpEx các năm từ năm 1 đến năm n) – Giá trị thanh lý thu hồi cao

Bằng cách áp dụng mô hình bảng tính này, các doanh nghiệp logistics đa phương thức có thể chứng minh một cách sắc bén rằng việc đầu tư nghiêm túc vào quy trình kiểm định định kỳ kết cấu khung ISO Tank Container và am hiểu tường tận thông số kỹ thuật tỷ trọng, hệ số dẫn nhiệt của Foam PU giúp tối ưu hóa tuyệt đối biên lợi nhuận ròng, bảo đảm an toàn vận hành bền vững.

V. Giá trị kinh tế và lợi ích toàn diện cho doanh nghiệp vận tải hàng lỏng và lạnh

Việc triển khai đồng bộ hướng dẫn kiểm tra định kỳ tính toàn vẹn kết cấu khung ISO Tank Container kết hợp với việc nghiên cứu tỷ trọng và hệ số dẫn nhiệt của lớp bọt polyurethane mang lại giá trị chiến lược to lớn:

1. Bảo đảm an toàn tuyệt đối cho chuỗi cung ứng hàng lỏng nguy hiểm: Phát hiện sớm các khuyết tật mối hàn và biến dạng khung ISO, ngăn chặn hoàn toàn nguy cơ sự cố tai nạn trên đường vận chuyển.
2. Tối ưu hóa hiệu suất cách nhiệt, cắt giảm chi phí năng lượng: Hiểu rõ tiêu chuẩn tỷ trọng và hệ số dẫn nhiệt của Foam PU giúp doanh nghiệp quản lý chất lượng cách nhiệt của container lạnh, tiết kiệm hàng triệu đồng tiền điện/nhiên liệu mỗi tháng.
3. Nâng tầm chuyên nghiệp, bứt phá vững chắc trong ngành logistics toàn cầu: Doanh nghiệp vận hành dựa trên nền tảng kiểm định kỹ thuật khắt khe và am hiểu vật liệu chuyên sâu, tạo dựng niềm tin tuyệt đối với các chủ hàng và hãng tàu quốc tế.

VI. Kết luận

Hướng dẫn kiểm tra định kỳ tính toàn vẹn kết cấu khung ISO Tank Container là nghiệp vụ kỹ thuật cốt lõi bảo đảm sự sống còn của phương tiện chuyên chở hàng lỏng áp lực cao. Song hành cùng sự vững chãi của khung thép ISO, việc am hiểu sâu sắc tỷ trọng và hệ số dẫn nhiệt của lớp bọt polyurethane phun áp lực cao giữa hai lớp vách container lạnh chính là chìa khóa vàng giúp duy trì hiệu suất cách nhiệt đỉnh cao cho chuỗi cung ứng lạnh. Sự kết hợp hoàn hảo giữa tiêu chuẩn kiểm định cơ khí khắt khe và công nghệ vật liệu cách nhiệt tiên tiến là bảo chứng thép cho sự phát triển an toàn, trường tồn và thịnh vượng của doanh nghiệp trong kỷ nguyên logistics hiện đại.
